1、满足《电力系统分析》、《电力系统自动装置》、《电力系统自动控制技术》等课程本科生实验教学的要求。

2、满足《电力系统微机保护》、《电力系统远动技术》等专业拓展课程实验的要求；具有设计性和开放性，可方便的用于学生进行电力网课程设计、继电保护课程设计和毕业设计。

3、设备入口具有完整的人身及设备安全保护措施。

1)规格：约1700mm*750mm*1750mm （高×宽×长）。

2) 环境条件：

   环境温度：-20 ～ +50℃

   相对湿度：月平均不大于90%。

  最大相对湿度：95％，机壳表面无凝露。

  平均相对湿度：55%

   海拔高度：＜3000m

   抗震烈变：＜8级

   无火灾、爆炸及化学等腐蚀性气体。

系统接线采用典型的发—变—输—配电结构方式，能够反映现代化电能的生产，传输，分配和使用的全过程；灵活组成多种运行方式，便于学生实验分析比较。数电线路为典型双回线。

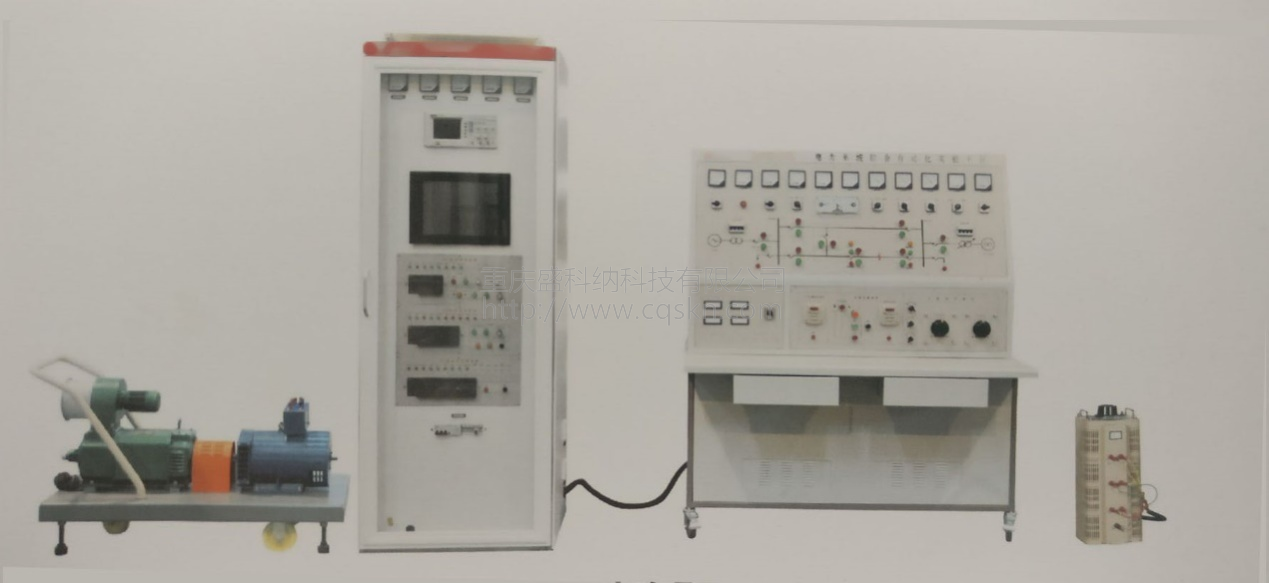

实验台由模拟一次主系统、微机保护装置、同期装置、调速系统、励磁调节器、指示仪表、故障设置机构等构成。

4、实验项目：

（一）同步发电机组实验

（二）准同期并列运行实验

（三） 同步发电机励磁控制实验

（四）电力系统稳定性实验

（五）功率特性和功率极限测定实验

（六） 电力系统暂态稳定性实验
